239/750-K-MB-C3-Сферичний роликовий підшипник

Основні розміри та дані про продуктивність

d	750 мм	Діаметр отвору
D	1,000 мм	Зовнішній діаметр
B	185 мм	Ширина
Cr	5,200,000 N	Базова динамічна навантаження радіальна
C0r	13,000,000 N	Номінальне статичне навантаження, радіальне
Cур	810,000 N	Межа втомного навантаження, радіальна
nG	640 1/хв	Обмеження швидкості
nϑr	325 1/хв	Довідкова швидкість
≈m	401 кг	вага

Монтажні розміри

dхв	773 мм	Мінімальний діаметр плеча валу
Dмакс	977 мм	Максимальний діаметр буртика корпусу
rмакс	5 мм	Максимальний радіус заглиблення
dмакс	810 мм	Максимальний діаметр плеча валу
dб хв	771 мм	Мінімальний діаметр порожнини гільзи
Bхв	23 мм	Мінімальна ширина порожнини рукава

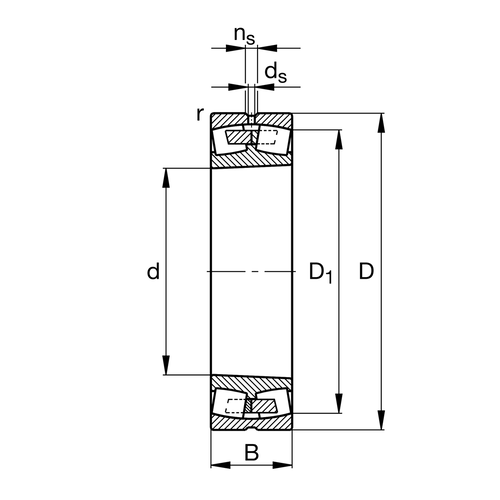

Розміри

rхв	6 мм	Мінімальний розмір фаски
D1	923,2 мм	Діаметр отвору зовнішнього кільця
ds	12,5 мм	Діаметр мастильного отвору
ns	23,5 мм	Ширина змащувальної канавки

Діапазон температур

Tхв	-30 ступінь	Робоча температура мін.
Tмакс	200 градусів	Робоча температура макс.

Коефіцієнти розрахунку

e	0.17	Граничне значення Fa/Fr для застосовності диф. Значення факторів X і Y
Y1	3.95	Коефіцієнт динамічного осьового навантаження
Y2	5.88	Коефіцієнт динамічного осьового навантаження
Y0	3.86	Коефіцієнт статичного осьового навантаження

Додаткова інформація

	H39/750-HG	Перехідна втулка
	AH39/750-H	Знімна втулка



Сферичні роликові підшипники призначені для роботи з великими радіальними та осьовими навантаженнями, навіть в умовах зсуву та прогину вала. Ці підшипники мають сферичну зовнішню доріжку кочення та два ряди бочкоподібних роликів, що дозволяє їм компенсувати кутове зміщення між зовнішнім і внутрішнім кільцями. Ця здатність робить їх ідеальними для застосувань, де відхилення валу або помилки монтажу є поширеними. Крім того, їхня міцна конструкція забезпечує тривалий термін служби навіть під сильними вібраційними або ударними навантаженнями. Покращені змащувальні канали та ущільнення в вдосконалених конструкціях додатково зменшують тертя та знос.

Ці підшипники мають ряд переваг, що робить їх універсальними та надійними в різних сферах застосування. Їх конструкція дозволяє їм справлятися зі значними навантаженнями, зберігаючи продуктивність у суворих умовах, таким чином скорочуючи технічне обслуговування та простої. Покращені конструкції також призводять до зниження робочих температур і збільшення терміну служби мастила, підвищуючи загальну ефективність. Поєднання тривалого терміну служби та зменшення потреб у технічному обслуговуванні робить сферичні роликопідшипники економічно ефективним вибором для багатьох галузей промисловості.

Сферичні роликові підшипники знаходять широке застосування в промислових машинах, особливо в гірничодобувній промисловості, будівництві та транспортно-розвантажувальному обладнанні, де поширені високі навантаження та зміщення. Вони також є важливими в обладнанні для виробництва електроенергії, такому як вітрові турбіни, для якого потрібні міцні та надійні підшипникові рішення. В автомобільному секторі ці підшипники використовуються у великовантажних транспортних засобах і вантажівках, де довговічність і вантажопідйомність мають вирішальне значення. Крім того, вони ідеально підходять для паперових фабрик целюлозно-паперової промисловості, де вони повинні витримувати великі навантаження та важкі умови експлуатації.

Підсумовуючи, сферичні роликові підшипники є незамінними компонентами в різних галузях промисловості завдяки своїй унікальній конструкції та робочим характеристикам. Їх здатність витримувати великі навантаження, пристосовуватись до зміщень і надійно працювати в складних умовах гарантує, що вони відіграють вирішальну роль у подовженні терміну служби обладнання та підтримці ефективної роботи.

НІ	d	D	B
230/530-БК-МБ	530	780	185
230/530-BK-MB-C3	530	780	185
230/{{1}B-MB	530	780	185
239/750-K-MB-C3	750	1000	185
239/750- МБ	750	1000	185
239/750-MB-C3	750	1000	185
239/750-K-MB	750	1000	185
230/530-BEA-XL-MB1	530	780	185
230/530-BEA-XL-MB1-C3	530	780	185
230/530-BEA-XL-MB1-C4	530	780	185
230/530-BEA-XL-K-MB1	530	780	185
230/530-BEA-XL-K-MB1-C3	530	780	185
230/530-BEA-XL-K-MB1-C4	530	780	185
248/800-BK30-MB	800	980	180
24156-BE-XL-C2	280	460	180
24072-BEA-XL-K30-MB1-C4	360	540	180
248/850- МБ	850	1030	180
24156-BE-XL-C4	280	460	180
239/710-K-MB-C2	710	950	180
248/{{1}B-MB	800	980	180
